СКРЫТОЕ КРЕПЛЕНИЕ » КТС-1ВФ-ПК-СП «СТАНДАРТ»

КТС-1ВФ-пк-сп "стандарт"
Вид материала изготовления элементовалюминий, анодированный
(Сплав АlMg0,7Si 6063
Сплав АlMg0,5Si 6060
Гост 22233-2001
ТУ 5271-022-81515619-2009)
Облицовка пустотная керамика

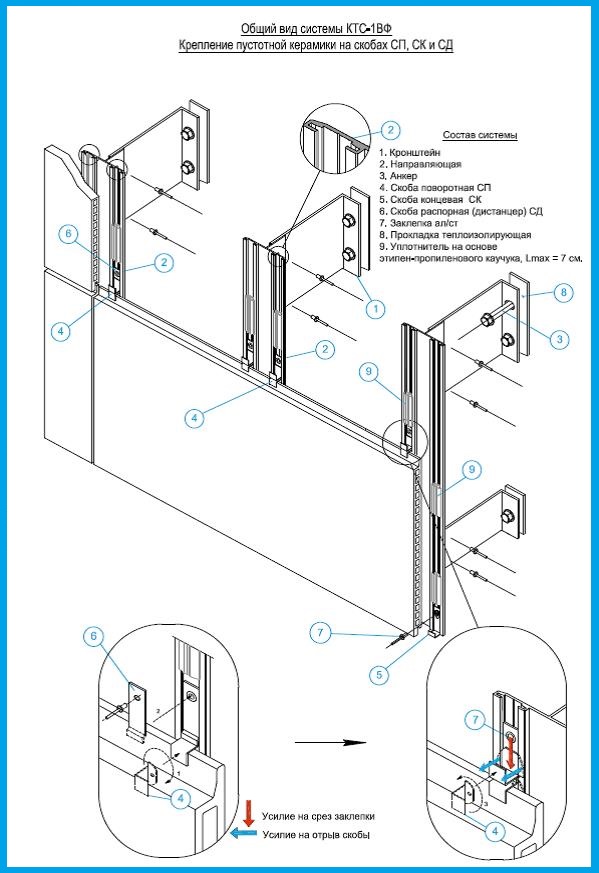

Способы крепления на поворотных скобах(СП,СК,СД)
Установка скоб в специальный паз путем их поворота является защитой от неверных решений при монтаже и служит для уменьшения влияния человеческого фактора на общую надежность системы
Узел крепления

[свернуть]
Использование распорной скобы "СД" позволяет изменять величину зазора между плитами облицовки от 3 до 8 мм
Узел крепления

[свернуть]
Возможность крепления плитки под углом
Узел крепления

[свернуть]
ПожаростойкостьК0
Высотность применениябез ограничений по высоте применения
Срок эксплуатации Более 50 лет
Сейсмоустойчивостьдо 9 баллов
Возможность крепления к стальному каркасу
Узлы примыкания

[свернуть]
Возможность использования системы с системой для композита КТС-4
Узлы примыкания

[свернуть]
Общие характеристики системы
Общие характеристики
Вид материала изготовления элементов алюминий сплав 6063, 6060
Гост 22233-2001

Облицовка пустотная керамика
Способы крепления на поворотных скобах(СП,СК,СД)
Пожаростойкость К0
Высотность применения без ограничений по высоте
Геологические и геофизические условия Обычные по СП 115.13330.2016
Температурно-климатические условия Различные согласно СП 50.13330.2012 в сухих, нормальных или влажных зонах влажности
Среда Слабоагрессивная и среднеагрессивная среда согласно СП 28.13330.2017
Ветровой район Различные ветровые районы согласно СП 20.13330.2016 с учетом расположения и высоты возводимых зданий и сооружений
Проектное значение воздушного зазора 60 мм
Минимальное значение воздушного зазора 40 мм
Максимальное значение воздушного зазора 250 мм (на локальных участках до 350мм)
Зазор между плитами керамогранита 4-8 мм
Компенсационный зазор между направляющими не менее 10 мм
Максимальный вылет кронштейна К с удлинительной вставкой Вуд 220 мм 270 мм
Максимальное расстояние расстановки кронштейнов по вертикали 2000 мм
Максимальное расстояние расстановки кронштейнов по горизонтали 1800 мм
Максимальная толщина утеплителя 300 мм(применяется однослойное или двухслойное утепление)
Толщина несущих кронштейнов К 2,5-4 мм
Толщина направляющих ПТ-1 1,6-2,5
[свернуть]
Элементы системы
КТС-1ВФ-пк-сп "стандарт"-пустотная керамика
Несущие кронштейны
Кронштейн несущий облегченный К-1,5 Общий вид Применение Удлинительные вставки Вуд-1,5 к кронштейнам К-1,5
К-1,5-40
К-1,5-60
К-1,5-80
К-1,5-100
К-1,5-120
К-1,5-140
К-1,5-160
К-1,5-180
К-1,5-200
К-1,5-220

 применяется как альтернатива кронштейну К-2 на участках с малой длинной направляющей. Например, при креплении системы под окнами
Вуд-1,5х55
Вуд-1,5х105
Вуд-1,5х150
Вуд-1,5х270
Несущие кронштейны К-2 Общий вид Применение Удлинительные вставки Вуд-2 к кронштейну К-2
К-2-40
К-2-60
К-2-80
К-2-100
К-2-120
К-2-140
К-2-160
К-2-180
К-2-200
К-2-220		 Крепление к несущей стене
Вуд-2-55(Н=55)
Вуд-2-105(Н=105)
Вуд-2-150(Н=150)
Вуд-2-270(Н=270)
Несущий кронштейн К-3 Общий вид Применение Удлинительные вставки Вуд-3
К-3-80
К-3-100
К-3-120
К-3-140
К-3-160
К-3-180
К-3-200
К-3-220		 Крепление к несущей стене
Вуд-3-55(Н=55)
Вуд-3-105(Н=105)
Вуд-3-150(Н=150)
Вуд-3-270(Н=270)
Несущий кронштейн К-3-бп Общий вид К-3-бп Применение Удлинительные вставки-применение
К-3-40-бп
К-3-60-бп
К-3-80-бп
К-3-100-бп
К-3-120-бп
К-3-140-бп
К-3-160-бп
К-3-180-бп
К-3-200-бп
К-3-220-бп		 Крепление к несущей стене Для удлиннения данного кронштейна может применятся только вставка ПП
Используется при необходимости удлиннения с возможностью плавной регулировки.
Ветровой кронштейн К-1 Общий вид ветрового кронштейна К-1 Применение Удлинительные вставки Вуд-1
К-1-40(Н=40)
К-1-60(Н=60)
К-1-80(Н=80)
К-1-100(Н=100)
К-1-120(Н=120)
К-1-140(Н=140)
К-1-160(Н=160)
К-1-180(Н=180)
К-1-200(Н=200)
К-1-220(Н=220)
Вуд-1-55(Н=55)
Вуд-1-105(Н=105)
Вуд-1-150(Н=150)
Вуд-1-270(Н=270)
Направляющие Общий вид Характеристики Применение
ПТ-1 Сплав АlMg0,7Si 6063
Сплав АlMg0,5Si 6060
Гост 22233-2001
ТУ 5271-022-81515619-2009		 Основной системный профиль
ПГ-2-2 Вспомогательный профиль системы
Дополнительный профиль Общий вид Применение
Профиль угловой
ПУ-25х25
ПУ-45х45
ПУ-50х50х3
ПУ-80х40х3
ПУ-100х40х3
ПУ-120х40х3
ПУ-140х40х3
ПУ-180х40х3		 Для устройства доборных, декоративных элементов и примыканий
Профиль-труба
Т-100х50		 Для усиления внешних углов при больших откосах
Элементы крепления облицовки Общий вид Материал изготовления Применение
Скоба поворотная СП-3 коррозионностойкая сталь
Скоба концевая СК-3 коррозионностойкая сталь для плитки 7-8 мм
Дистанцер СД-2 коррозионностойкая сталь шов 4-5 мм
Дистанцер СД-8 коррозионностойкая сталь шов 6-7 мм
Дистанцер СДУ-л(левый)
Дистанцер СДУ-п(правый)
Прокладки Общий вид Применение
П-1 ПОН-ГОСТ 481-80/Полипропилен ТУ 2211-020-00203521-96 Для кронштейна К-1,К-3 С кронштейном К-3 применяется 2шт
П-2 ПОН-ГОСТ 481-80/Полипропилен ТУ 2211-020-00203521-96 Для кронштейна К-2
Шайбы алюминиевые Общий вид Применение
ШД-13 алюминий Для анкерных дюбелей диаметром 10мм с бортиком, стальных анкеров и шпилек диаметром 10-12 мм
ШД-9,7 алюминий Для анкерных дюбелей диаметром 10мм без бортика, и шпилек диаметром 8мм и менее(например клеевных)
Анкера Общий вид Применение
MBK-STBf 10х80 Пустотелый кирпич, ячеистый бетон
MBK-STBf 10х100 Пустотелый кирпич, ячеистый бетон
MBK-STBf 10х120 Пустотелый кирпич, ячеистый бетон
MBRK-STBf 10х80 Бетон, полнотелый кирпич
MBRK-STBf 10х100 Бетон, полнотелый кирпич
Заклепки
Закл.Ал/Кс 4х8
Закл.Ал/Кс 5х10
Закл.Ал/Кс 5х112
Закл.Ал/Кс 5х14
Закл.Ал/Кс 5х10х14		 алюминиевые с сердечником из коррозионностойкой стали крепление направляющих к кронштейнам и между собой
Уплотнитель амортизирующий морозостойкий УР-1 этилен-пропиленовый каучук для гашения колебаний, предотвращения смещения облицовки и равномерного распределения нагрузок
Уплотнитель амортизирующий морозостойкий УР-4 этилен-пропиленовый каучук
